Urutan Kabel Straight dan Crossover Fungsi dan Perbedaannya

Urutan kabel straight dan crossover tergolong sebagai informasi yang penting bagi pengguna komputer. Kedua jenis kabel ini berguna untuk menghubungkan router dan internet dengan tepat. Untuk mengurutkannya, terdapat aturan yang harus diikuti.

Penataan warna kabel straight dan crossover yang sembarangan mengakibatkan komputer tidak bisa tersambung dengan jaringan internet. Untuk itu, pengguna komputer perlu menyimak informasi di bawah ini terkait kabel straight dan crossover.

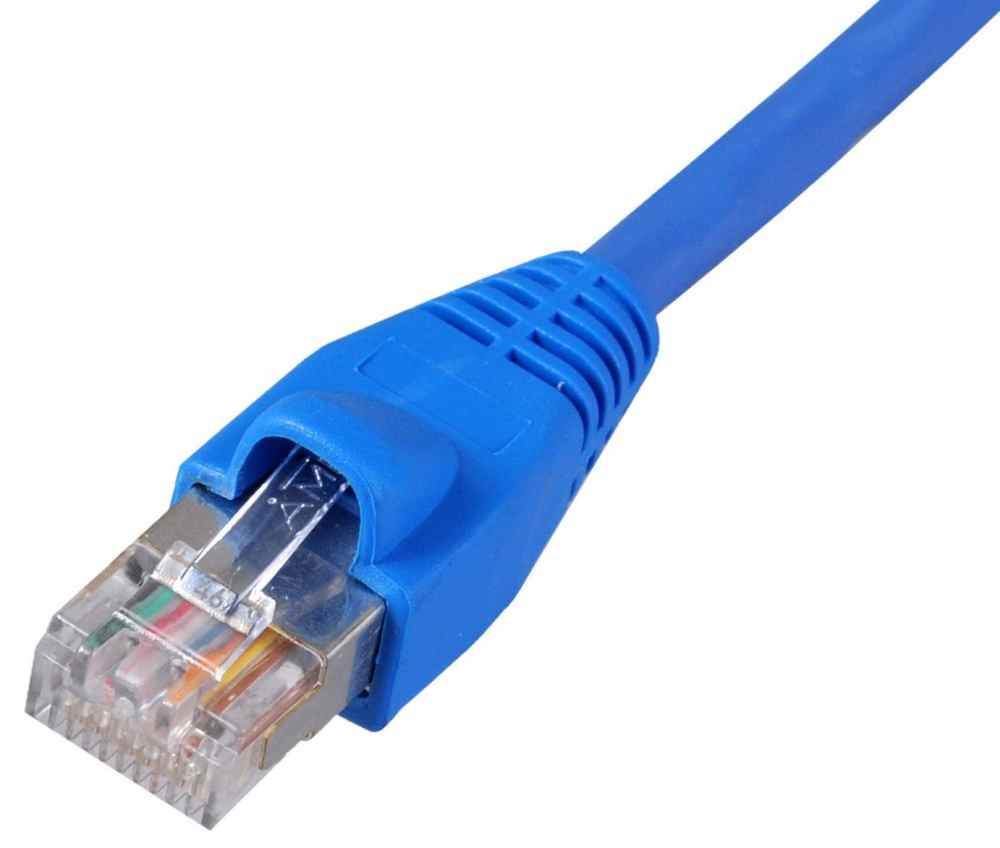

Sumber: id.pinterest.com/geeknose

Sekilas tentang Kabel UTP

Sebelum menjawab terkait urutan kabel straight dan crossover, alangkah lebih baik untuk mengetahui sekilas tentang kabel UTP. Kabel dengan nama panjang Unshielded Twisted Pair ini berguna untuk menghubungkan berbagai perangkat keras jaring ke komputer.

Salah satu kegunaan pentingnya yakni membangun jaringan LAN yang mampu mentransfer data mencapai 100 Mbps. Rangkaian kabel UTP memiliki 8 kabel dengan warna yang berbeda. Keseluruhan kabeh ini memiliki fungsi tersendiri.

Urutan Warna dari Kabel LAN

Berikut informasi lengkap terkait urutan kabel LAN yang sudah disesuaikan dengan jenis kabelnya. Penataan kabel LAN dengan 8 warna harus mengikuti panduan di bawah ini agar fungsinya bisa berjalan dengan optimal.

1. Urutan Warna untuk Kabel Straight

Urutan warna kabel straight diawali dengan warna putih-orange dan diakhiri dengan warna cokelat. Ketika menyusunnya, pengguna komputer perlu memperhatikan setiap urutan warna kabel ini. Pastikan untuk menyusunnya sesuai urutan.

• Putih-Orange
• Orange
• Putih-Hijau
• Biru
• Putih-Biru
• Hijau
• Putih-Cokelat
• Cokelat

2. Urutan Warna untuk Kabel Cross Ujung 1

Sama dengan kabel straight, urutan kabel cross juga terdiri dari 8 urutan. Berikut detail urutan lengkap dari kabel crossover ujung 1 yang bisa menjadi acuan ketika menyusun kabel LAN. Hindari kekeliruan warna ketika menyusunnya.

• Putih-Orange
• Orange
• Putih-Hijau
• Biru
• Putih-Biru
• Hijau
• Putih-Cokelat
• Cokelat

3. Urutan Warna untuk Kabel Cross Ujung 2

Setelah mengetahui informasi berikut, tuliskan urutan kabel straight dan crossover pada catatan agar lebih mudah untuk mengingatnya. Urutan warna dari kabel LAN jenis crossover ujung 2 memiliki sedikit perbedaan dengan urutan warna crossover ujung 1.

• Putih-Hijau
• Hijau
• Putih-Orange
• Biru
• Putih-Biru
• Orange
• Putih-Cokelat
• Cokelat

Fungsi Kabel LAN Berdasarkan Warnanya

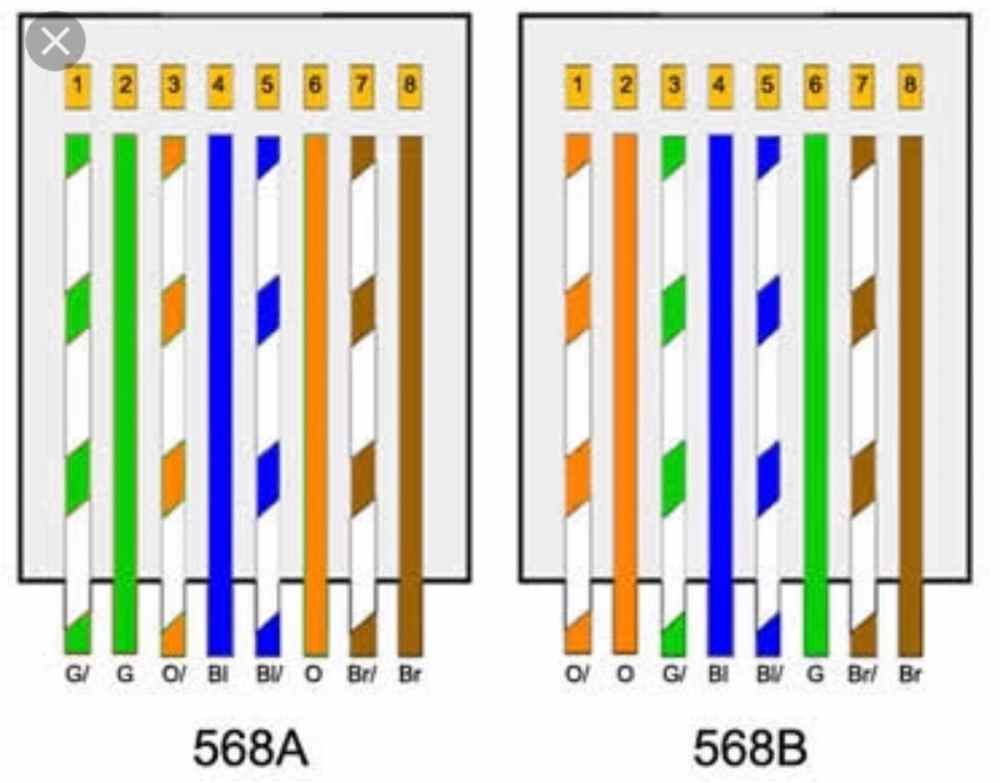

Sumber: id.pinterest.com/sashelby

Fungsi kabel straight dan crossover sama-sama memegang peranan penting. Setiap warna yang ada pada kedua jenis kabel ini memiliki fungsi masing-masing. Simak penjelasan di bawah ini agar lebih memahami perbedaan warna dan fungsi kabel LAN.

Fungsi Kabel Straight dan Crossover

Setelah mengetahui urutan warna, pengguna komputer tidak perlu kebingungan ketika menerima perintah untuk sebutkan urutan kabel straight dan crossover. Tidak kalah penting dengan urutan warnanya, ada informasi terkait fungsi dari kabel jenis straight dan crossover.

1. Kabel Straight

Jenis kabel straight memiliki dua ujungnya identik. Ujung kabel ini berguna untuk pengiriman sinyal. Dengan begitu, sinyal yang dikirim dari satu perangkat dapat diterima dengan benar oleh perangkat lainnya.

Kabel ini menyusun urutan kabel pada kedua ujung konektor RJ45 dengan pola yang sama. Umumnya memakai standar T568A atau T568B. Oleh karena itu, komunikasi antar perangkat jaringan bisa berjalan efisien.

• Menyambungkan komputer ke switch, hub, atau router jaringan.
• Menyambungkan switch ke hub atau router.

2. Kabel Crossover

Kabel jenis crossover berfungsi untuk menghubungkan dua perangkat jaringan yang sejenis secara langsung. Prosesnya tidak memerlukan perangkat perantara. Oleh karena itu, susunan kabel di ujung konektornya tidak sama.

• Menyambungkan satu komputer ke komputer lainnya.
• Menyambungkan switch ke switch.
• Menyambungkan hub ke hub.

Perbedaan antara Kabel Straight dan Crossover

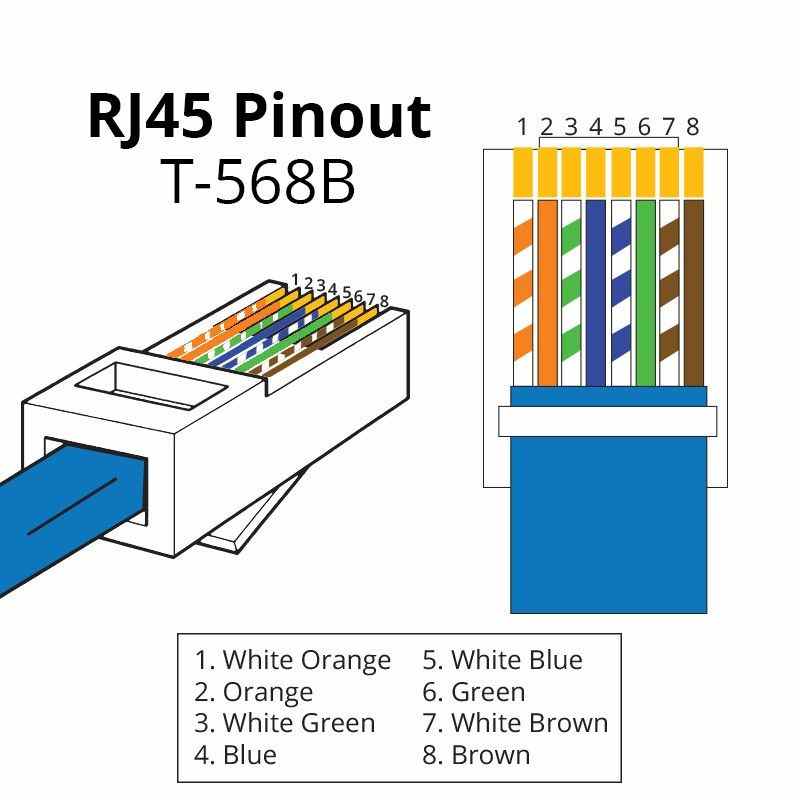

Sumber: id.pinterest.com/integralit

Perbedaan kabel straight dan cross terletak pada urutan kabel straight dan crossover. Kabel straight mampu menghubungkan jenis perangkat yang berbeda. Sementara kabel crossover memiliki kemampuan untuk menghubungkan perangkat yang sama.

Kontras inilah yang mempengaruhi penggunaannya dalam instalasi jaringan. Kabel straight lebih umum digunakan dalam jaringan rumah atau kantor karena banyak perangkat yang perlu dihubungkan dengan switch atau router.

Di sisi lain, kabel crossover lebih sering digunakan dalam kondisi khusus. Misalnya saja menghubungkan dua komputer tanpa perangkat jaringan perantara, atau untuk keperluan konfigurasi dan pengujian teknis.

Informasi terkait perbedaan antara kabel straight dan crossover sangat berguna untuk pengguna komputer. Meski, saat ini sudah ada perangkat modern yang memiliki fitur auto-MDI/MDI-X untuk menyesuaikan jenis kabel dengan otomatis.

Penutup

Urutan kabel straight dan crossover yang benar dapat mempengaruhi kestabilan koneksi jaringan internet. Setiap warna kabel memiliki fungsi yang spesifik. Meliputi fungsi pengiriman paket data, paket suara, dan tegangan DC.
